Hallo Paul,

 wie versprochen, die Bauanleitung für Absorber. Beachte bitte meine Copyrights..

 Die einzelnen Elemente kann man auf den Bildern sehr gut sehen.

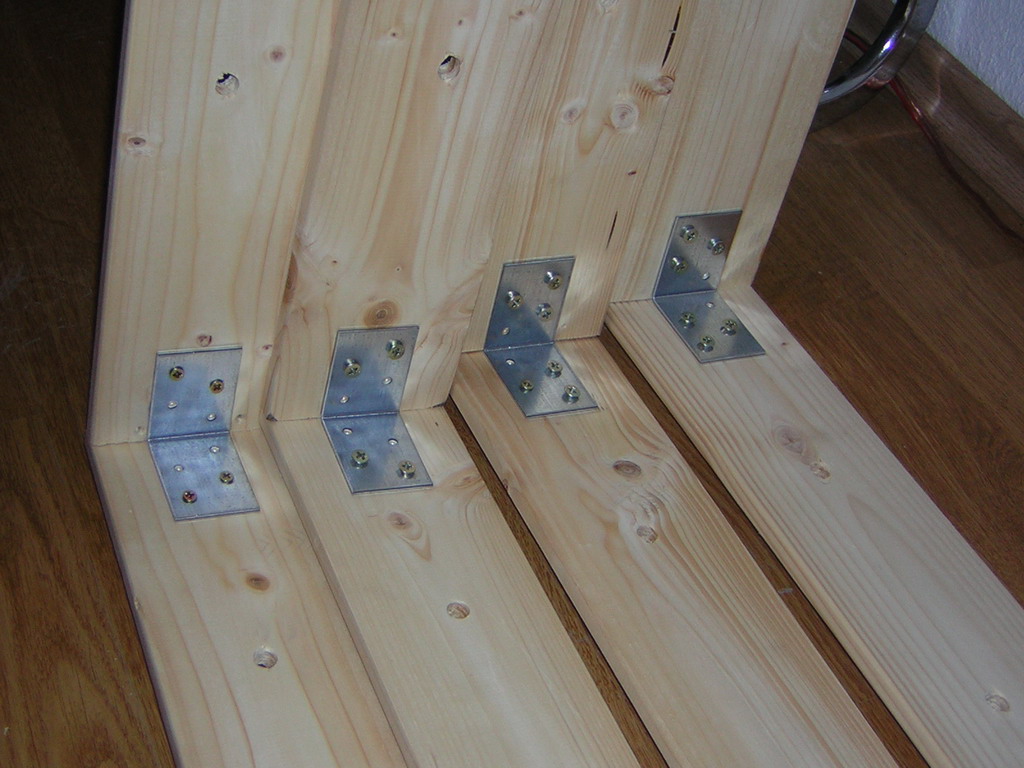

Wie Du z.B die Rahmen bauen willst, soll Dir überlassen sein. Ich habe Winkel benutzt, um Sie zusammenzuhalten. Man könnte Sie aber auch "fachmännischer" erstellen.

Auf Gährung usw..



 Da man das Dämm-Material sehr gut schneiden kann, ist die Grösse und Form der Rahmen relativ egal.

Alles geht nichts muss..



 Ich habe die Maße 120 x 60 cm genommen.

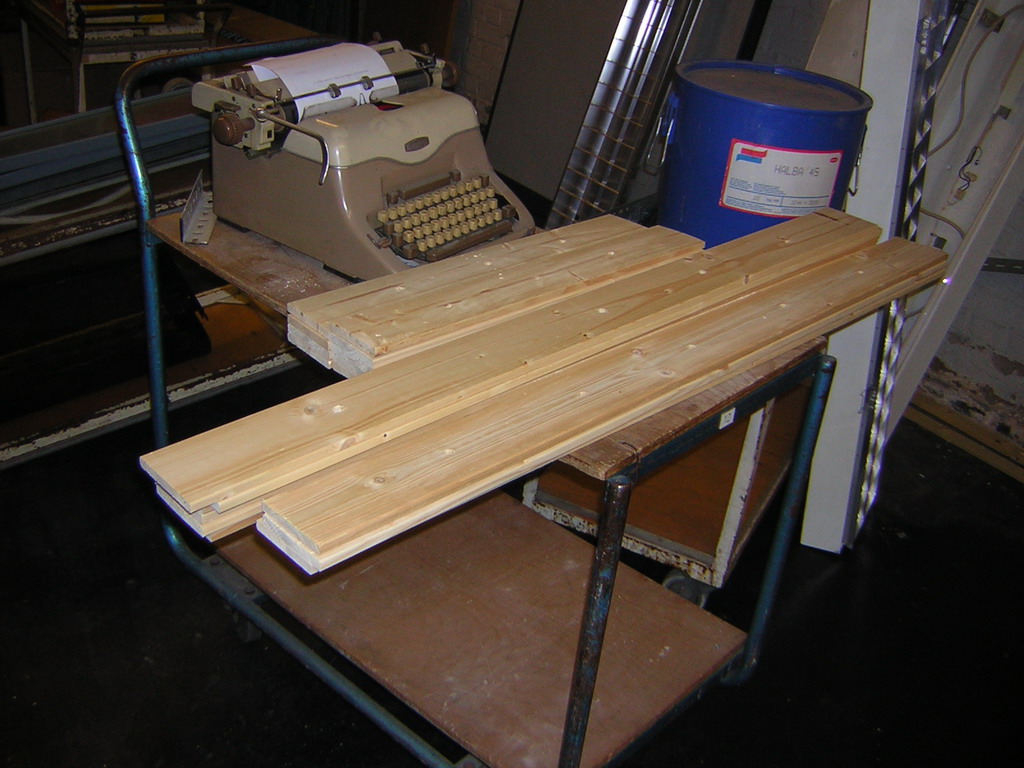

 Die Bretter sind gelocht, um hier später eine Art Netz aus Paketband zu erstellen.

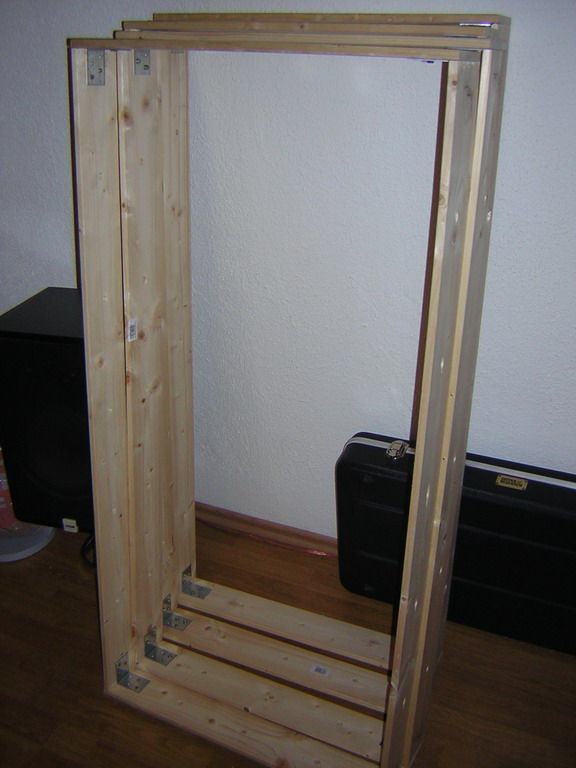

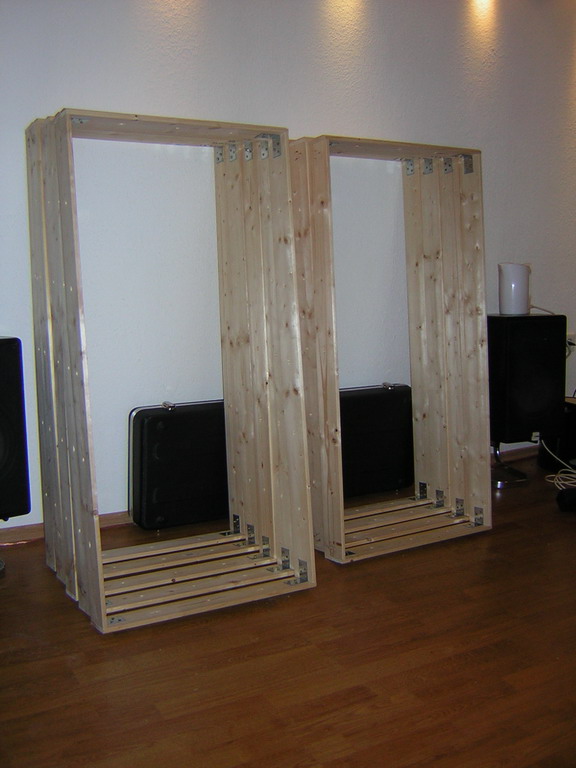

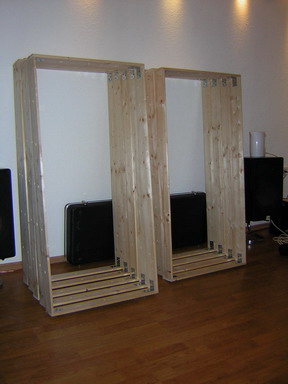

 Wenn die Rahmen zusammengebaut sind, sollten sie etwa so aussehen.

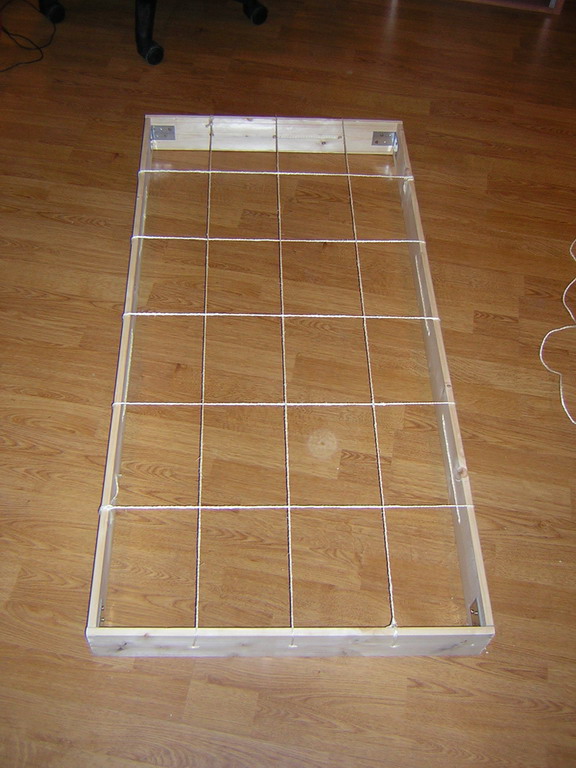

Dann die Sache mit dem Paketband:



 Dies dient dazu, dass Dämmmaterial vernünftig im Rahmen zu halten.

Das Einfädenl war zwar etwas tricky. Am Ende muss man darauf achten, das Alles schön auf Spannung sitzt,

ohne dabei den Rahmen zu verbiegen. Der Faden ist ein wichtiges Element, welches meinen Rahmen die endgültige Stabilität verliehen hat.

 Als Dämmmaterial habe ich ISOVER AKUSTIK SSP 1 oder 2 benutzt.

http://www.isover.de/desktopdefault.aspx/tabid-124/122_read-92/

Die Absorbtionswerte sind wirklich gut. Unten habe ich die eine kleine Tabelle erstellt aus der Du diese Werte ablesen kannst. Je dicker der Absorber, um so besser die Absorbtion der einzelnen Freq. Die Werte sind absolut. 1,00 ist eigentlich der höchste Absorbtionswert, obwohl in der Tabelle auch höhere Werte erzielt werden. Dies hängt mit der Art der Messung zusammen. Wenn hohe Freq. und Hall ein Problem sind, kann man auch mit dünneren Absorbern (30-40 mm) gute Ergebnisse erzielen. Beim Bass macht es definitiv die Masse (min. 60 mm)

Schallabsorptionsgrad α, SSP 2 direkt verlegt

Frequenz (Hz)   125       250       500       1000     2000     4000

20 mm             0,10      0,26      0,53      0,71      0,84      0,96

30 mm              0,12      0,29      0,61      0,87      0,97      1,03

40 mm             0,22      0,47      0,83      1,02      1,00      1,00

50 mm             0,26      0,60      0,95      1,07      1,01      1,04

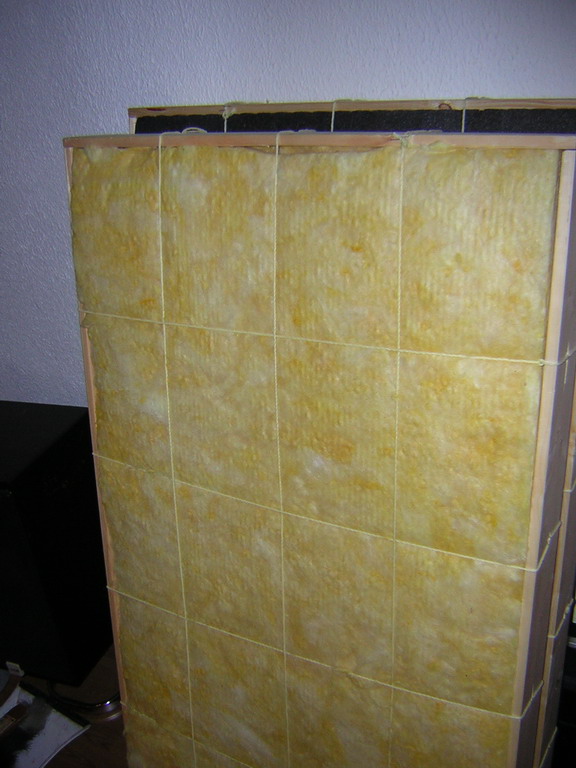

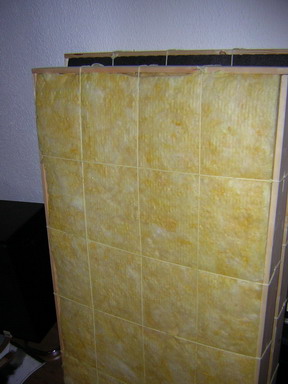

Das Material wird zunächst von der offenen Seite (ohne Netz) eingelegt.

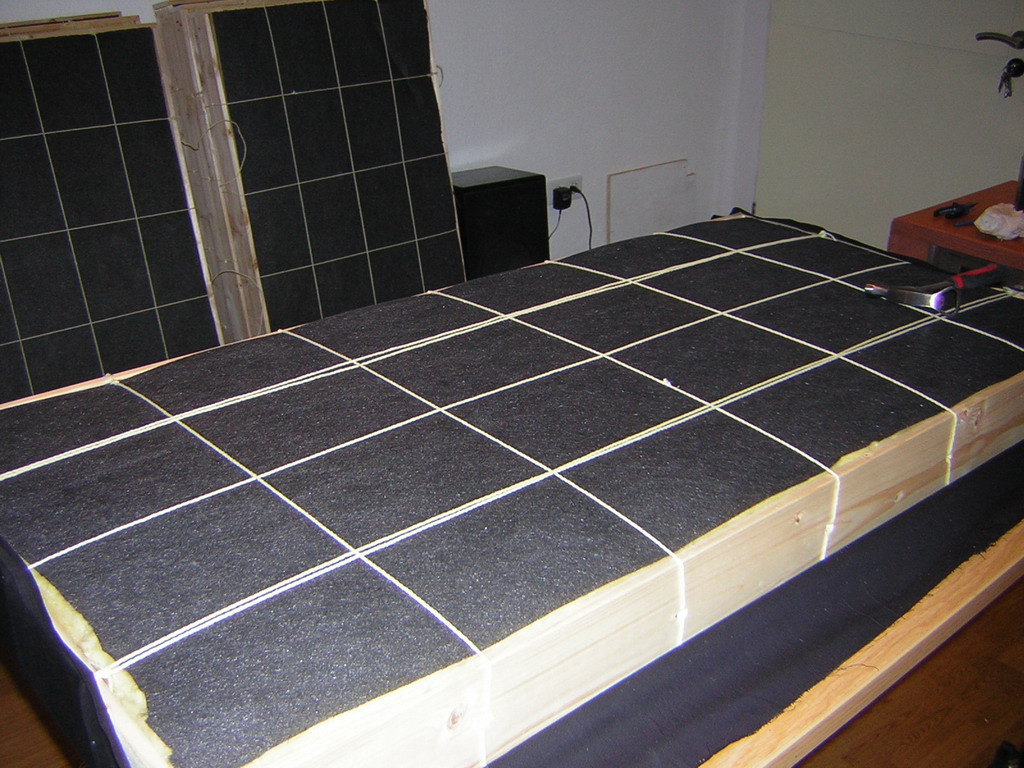

Dann wird auch diese Seite mit dem Fadennetz zugemacht. So sitzt das Material fest im Rahmen und bildet mit Ihm eine Einheit.

 Nun müssen die Rahmen bezogen werden. Wegen der Mineralwolle brauchst Du dir, bei richtiger Verarbeitung, keine Gedanken machen. Wenn der Bezug gut gemacht ist, bleibt die Wolle, wo Sie ist (wg. Der Kinder ;-)). Wenn man die Absorber hoch genug hängt, kommt ohnehin keiner ran..

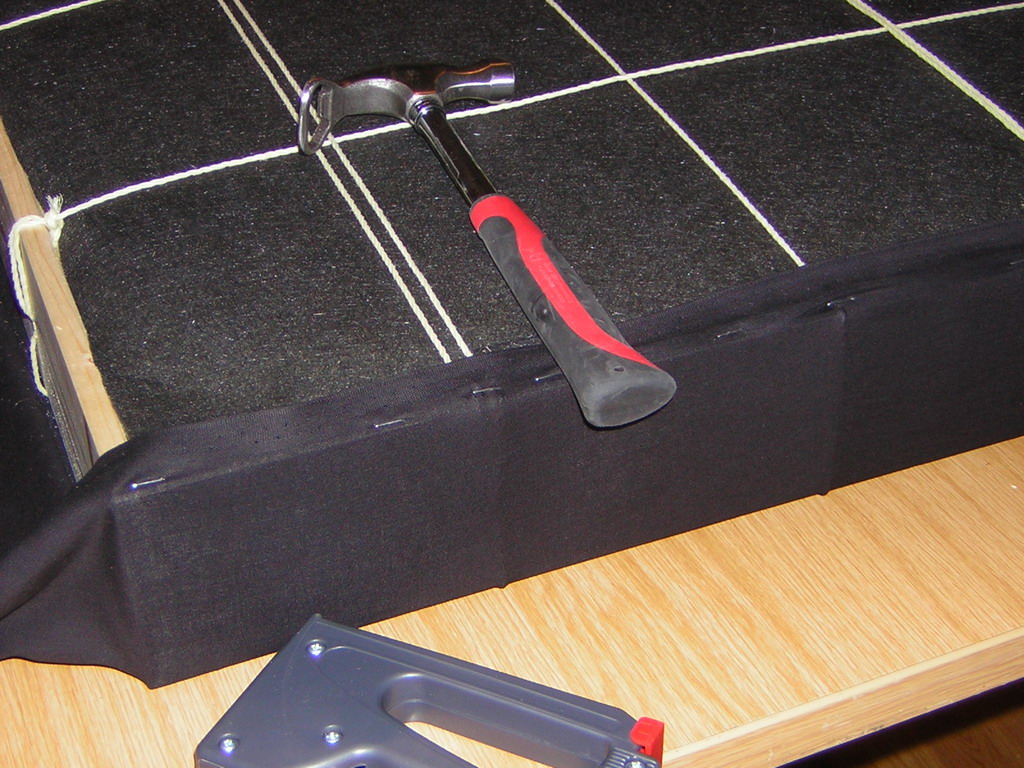

 Die fertig erstellten Absorber werden mit Hilfe eines Tackers und des Hammers einseitig oder, falls man die Mineralvolle völlig abschotten möchte, komplett mit Stoff (IKEA sehr günstig) bezogen:

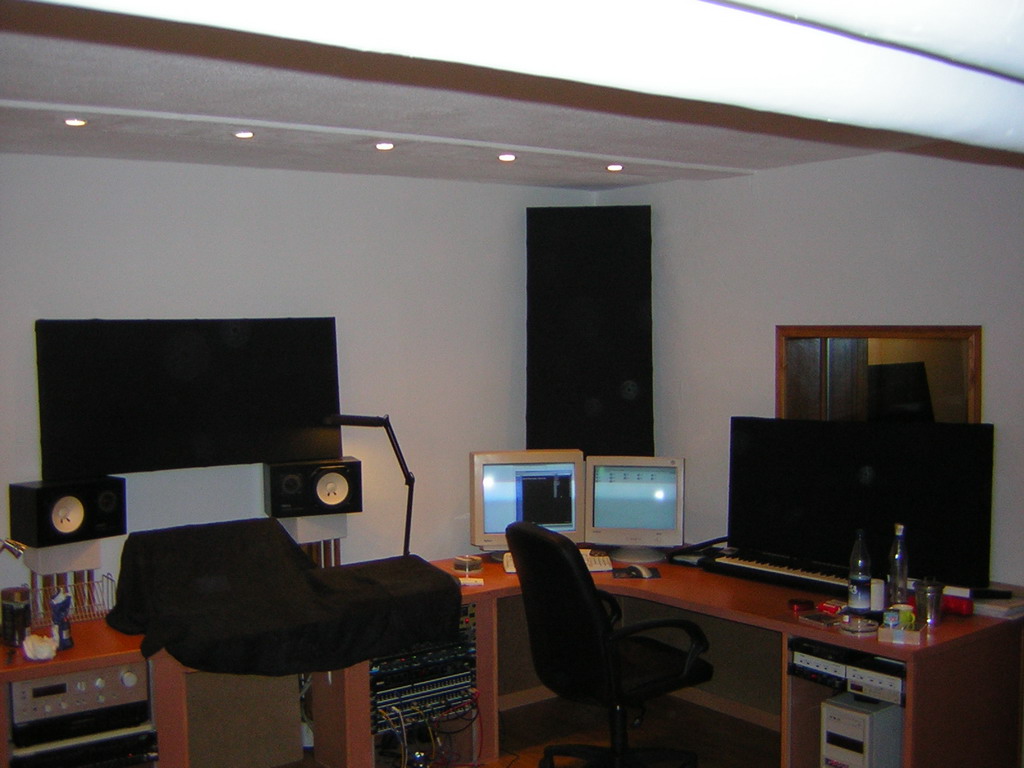

Dann die Befestigung:

Hier ist Improvisation gefragt. Es gibt viele Wege ;-)



Ich hoffe, ich war Dir/Euch eine kleine Hilfe.

Viel Spass beim Werken..



Gruss aus Hannover

04.07.2008
